抛掉逼格 把Apple Watch拆碎了看看

  Apple Watch作为苹果的首款可穿戴设备，得到了众多消费者的关注，销量迅速突破两百万远超其它同类产品，一骑绝尘而去。当然，除了正面的评论，关于Apple Watch的争论就没有停止过，需要一天一充电的续航短板，需要在小屏幕上实现的复杂操作，这些都在一等程度上拉低了用户体验。甚至苹果为了让用户更好，更快的上手Apple Watch，在自己的Apple Store中推出了“Apple Watch从入门到精通”系列课程，真可谓是做足了功夫，表足了诚意!

  但是在此笔者还是要吐槽一番苹果对于Apple Watch的“过分”推广。相信很多iPhone用户已经发现，在升级使用iOS 8.2之后自己的手机中多了一个占用空间不小同时增加手机耗电，并且怎么删也删不掉的APP，它的名字也是“Apple Watch”...这对于很多手机空间本来就不够用的用户(特别是16GB 版本的iPhone)无疑是个坏消息。

  闲话不多说，下面就让我们抛去Apple Watch的逼格，把它拆碎了看看!ifixit是一家知名的拆解网站，几乎热门的电子设备他们都做了详细拆解，尤其是苹果的产品!日前，ifixit完成了对Apple Watch的拆解，下面就让我们一看Apple Watch的内部构造吧!当然笔者要告诉大家的是没有专业工具和技能的朋友不要尝试，有专业工具和专业技能的同学也要谨慎下手，因为从拆解过程来看，完全拆解的Apple Watch依然寿终正寝了...(对于土豪玩家而言，无所谓了，拆坏了再入手一个就是)

Apple Watch拆解

  此次拆解的Apple Watch为38mm运动版，采用290 PPI的压力感应AMOLED视网膜屏幕，支持NFC、WIFI、蓝牙4.0，搭载苹果为Apple Watch打造的S1芯片(根据目前网上的消息来看性能方面和iPhone 4S的处理器差不多)。此外拥有8GB存储，运行Watch OS，配备运动加速感应器、陀螺仪、心率监测、麦克风和扬声器。

Apple Watch包装盒

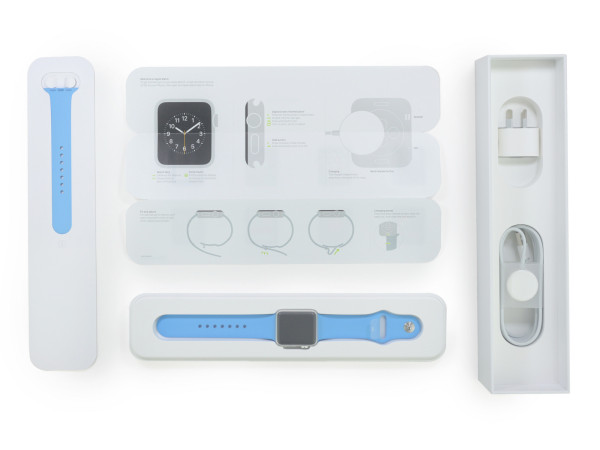

  Apple Watch的包装为一个长方形的盒子(不同版本，包装的区别还是很大的)，里面有Apple Watch，备用表带，充电器线以及说明书一份。

Apple Watch包装内部配件

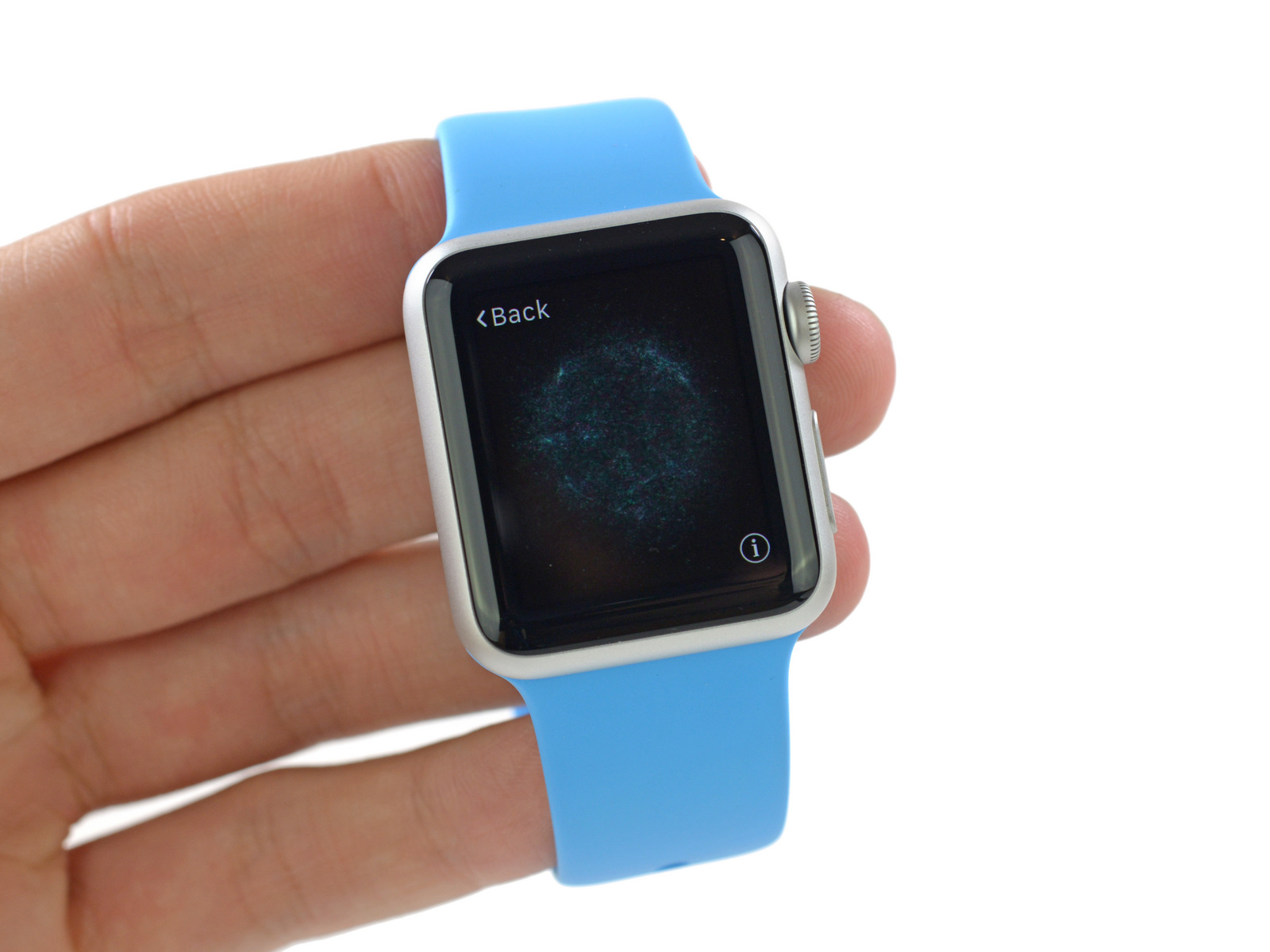

  Apple Watch屏幕显示效果还是不错的，此前已经了解到手表和手机的适配采用扫描云图的方式进行，比较有趣。

Apple Watch

  运动款的手表腕带手感应该不错，包装上有如何系表带的说明。

Apple Watch表带

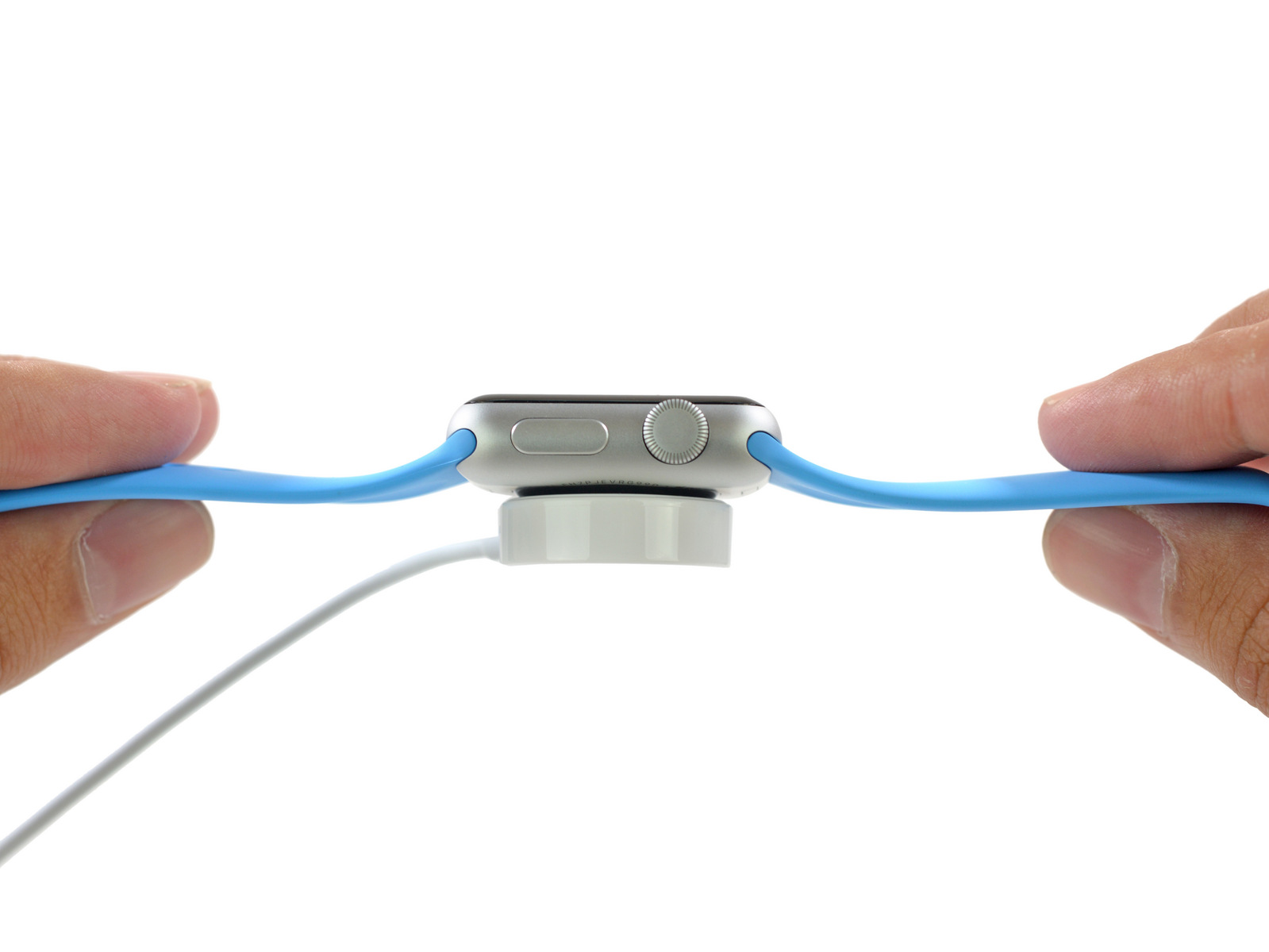

  Apple Watch的充电器通过磁力与手表背部感应区域相连接，十分紧凑，用户不用担心接触不良等情况出现。通过这种充电技术进一步保证了手表的密闭性，使得Apple Watch有一定的防水功能，在洗冷水澡时可以不用摘下。

Apple Watch感应式充电

  机身背部，苹果使用有硬涂层的光学聚合物镜片来保护里面的一套LED和光电二极管，心率传感器利用红外和可见光传感器来测试心率。与Apple Watch Sport 不同，Apple Watch 和 Apple Watch Edition 使用的是氧化锆陶瓷罩和蓝宝石镜片。

手表背面的感应器

  在Digital Crown对称的位置上是麦克风和扩音器口。

Apple Watch扬声器和麦克

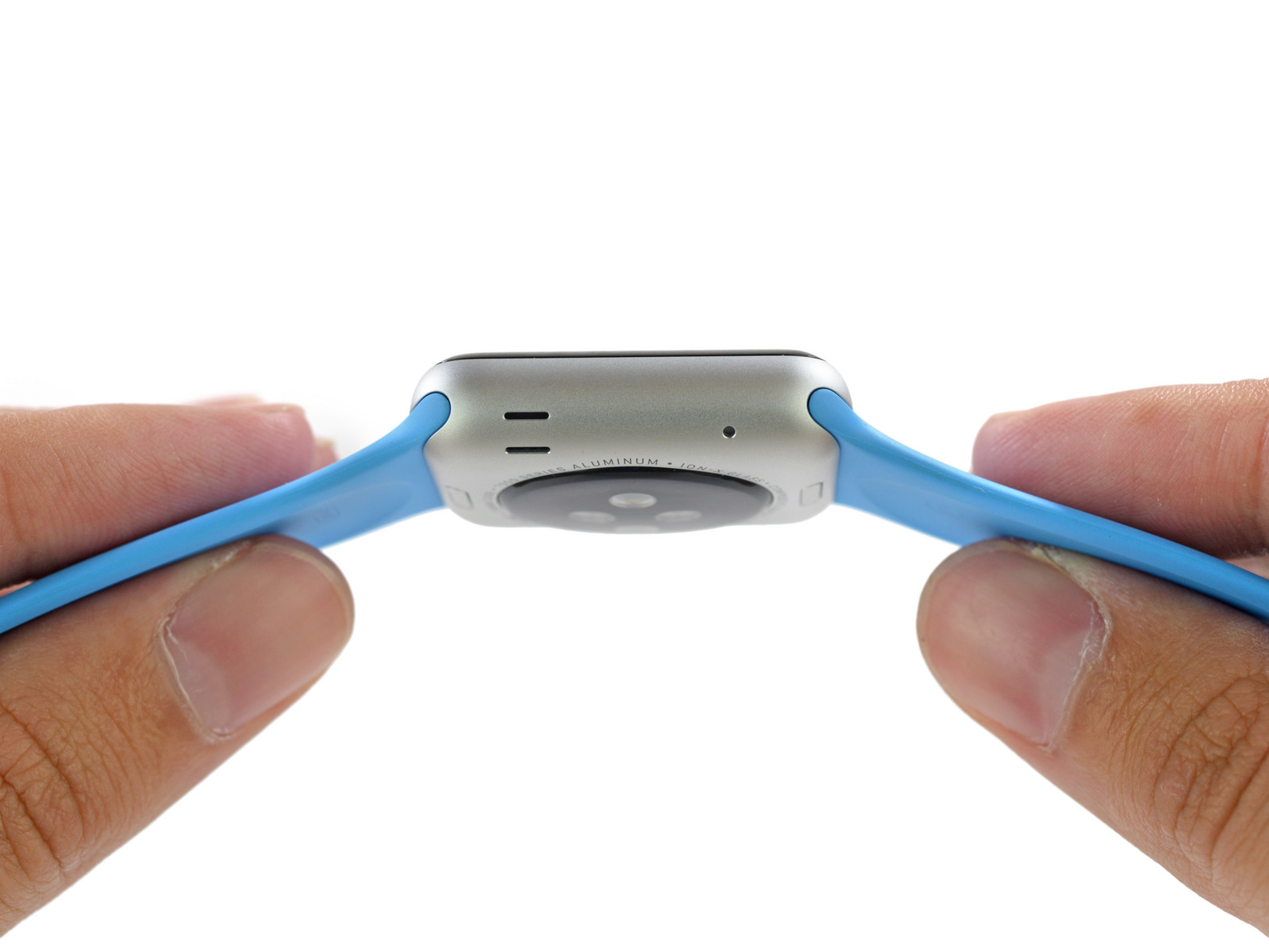

  Apple Watch的表带拆卸十分方便，今天(4月29日)苹果获得了Apple Watch表带快速更换系统专利，而在上周苹果获得了Apple Watch表带设计专利。

取下表带

轻松取下表带

  去掉表带折后可以看到内部的型号信息，38mm型号为A1553，42mm型号为A1554。

型号信息

  接下来就是更加复杂，精细的拆解屏幕的环节了。

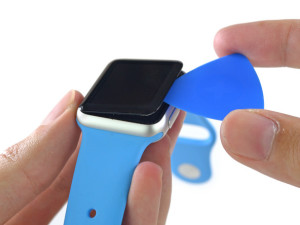

借助专业工具撬开屏幕

 
取下屏幕

  想要取下屏幕需要断开排线，这个工作并不轻松，可以说这是拆解过程中遇到的一个小困难。

Apple Watch拆解

  屏幕内部只有一块芯片是基于AD7166 ARM Cortex M3的触控屏主控。

屏幕背面的芯片

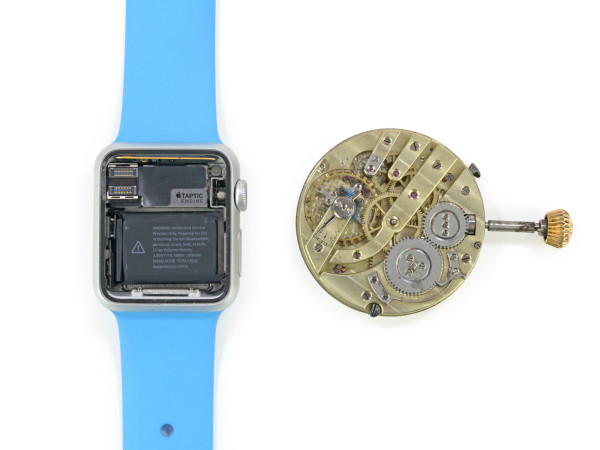

  再将屏幕模组取下后就可以看到Apple Watch的内部设计，先与传统机械手表进行个比较，你觉得哪个复杂？

Apple Watch与传统机械表

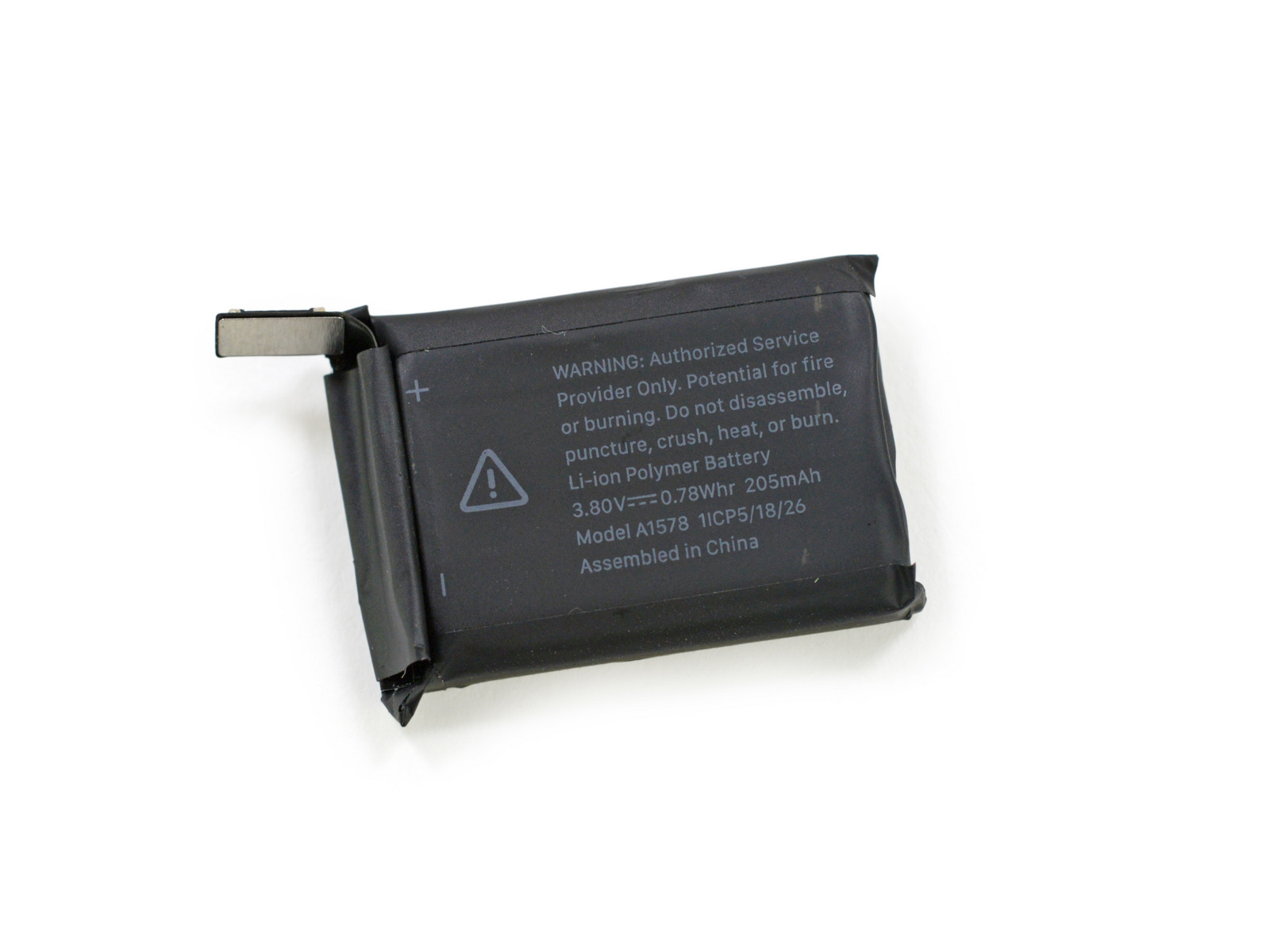

  下面将Apple Watch的电池取下来，这个过程十分轻松。Apple Watch采用3.8V的0.78Wh锂电池，苹果声称拥有205mAh容量电池能够达到18小时的续航表现。而作为比较三星和Moto 360则拥有300mAh容量电池。

 
取出电池

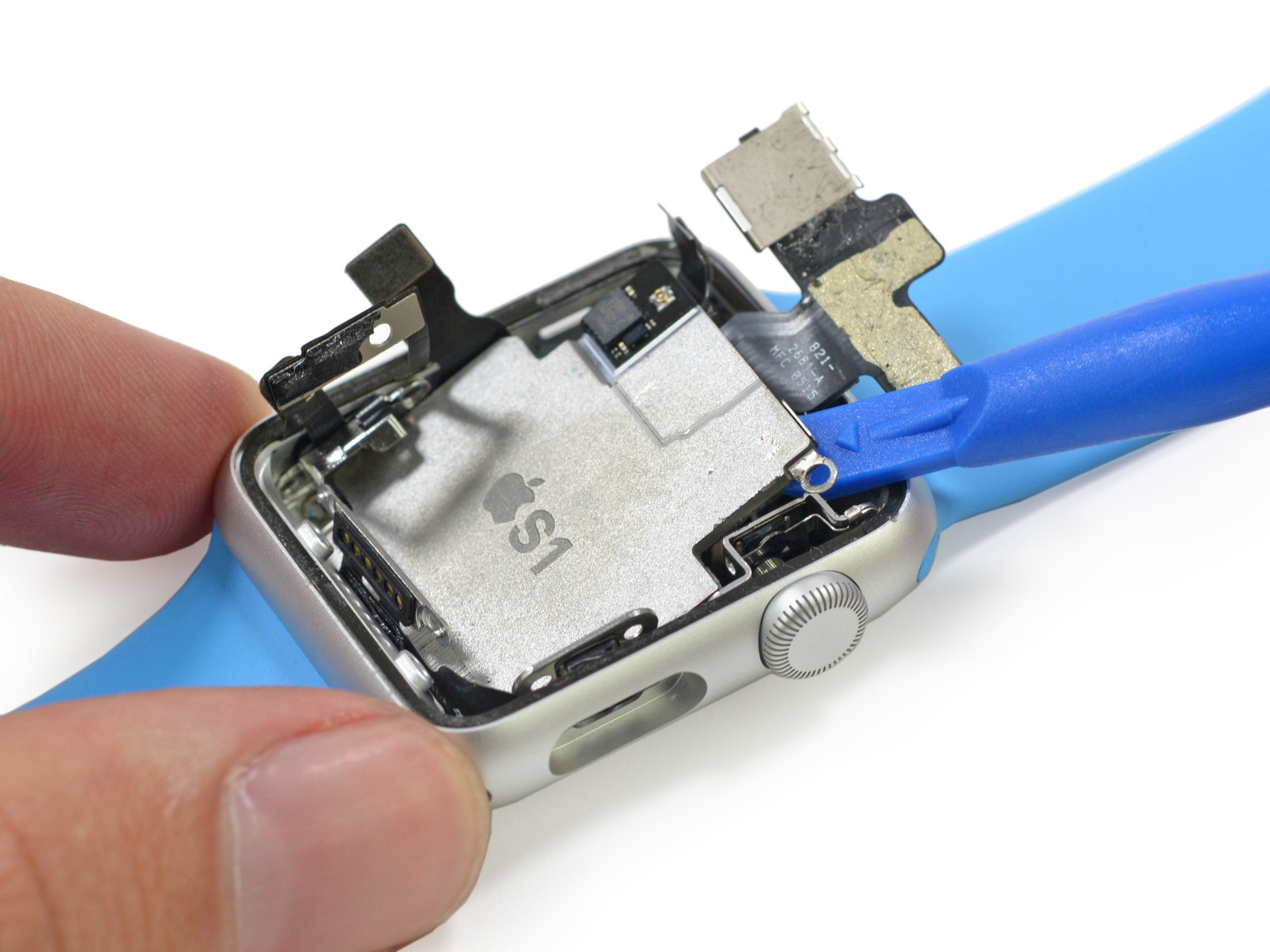

  取下电池就能看到S1芯片了，但想要将它取出来还要费上一番功夫。Apple Watch内部设计十分紧密，采用了很薄的三翼螺丝进行固定。

 
内部固定螺丝

  为了进一步节省空间，麦克风的排线嵌在外壳中间。

 
Apple Watch内部连接缆线

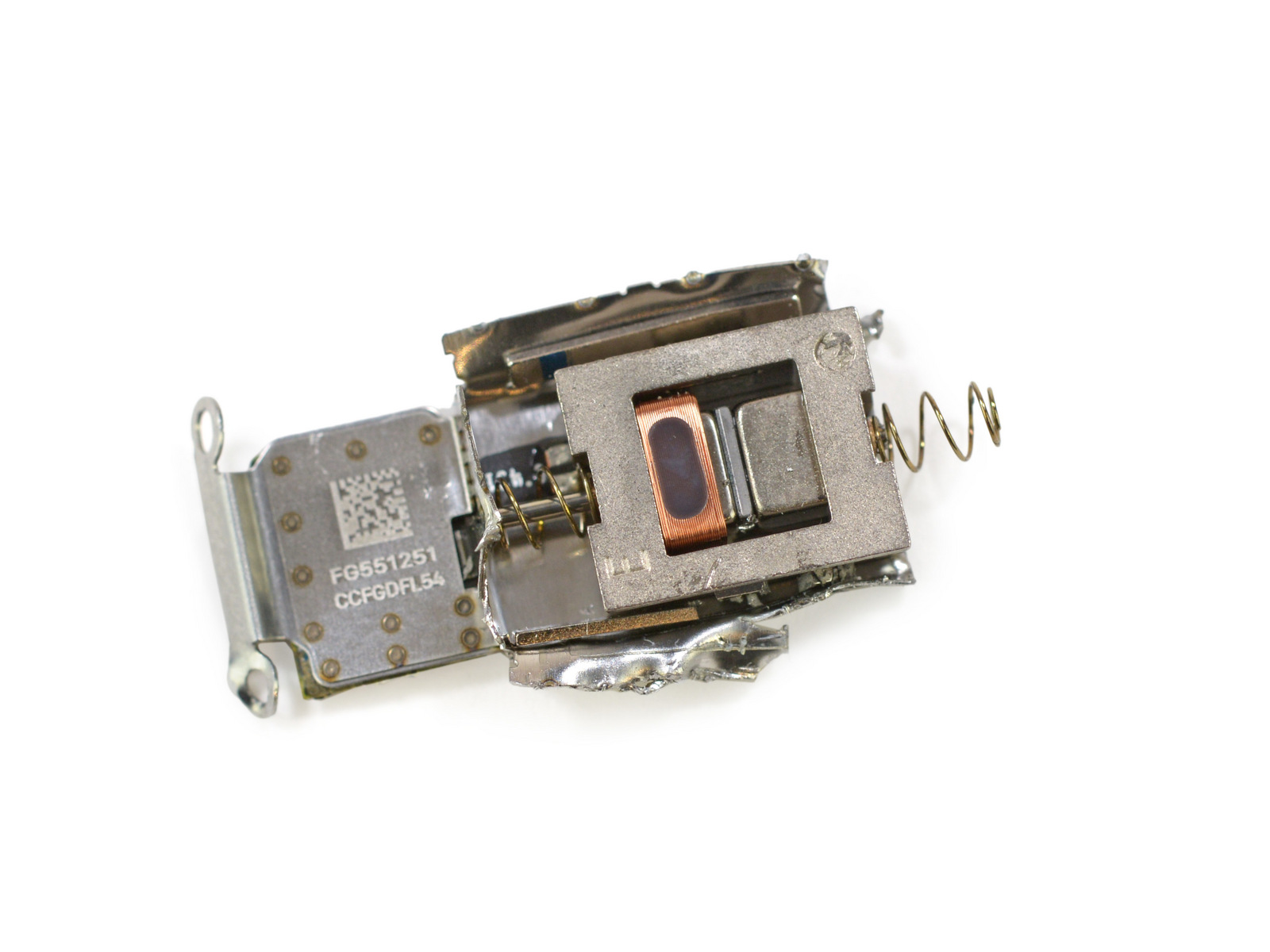

  接下来来拆除Taptic Engine，该设备贴合在扬声器上。 Taptic Engine是可产生触感反应的Apple Watch内置线性促动器。简单来说，它会轻点你的手腕。每当你收到提示或通知、执行转动数码表冠或在显示器按下等动作时，你会感觉到一下触碰，而且每一种互动都带来不同触感。结合精心设计的扬声器驱动程式，发出微妙的音讯提示，Taptic Engine 更能触动你的各个感官，从而带来含蓄、精巧而细致的体验。它亦让你以更亲密的全新方式与其他佩戴 Watch 的人联系。轻轻一点，便可以引起某人注意。你甚至可以发送一些很个人的讯息，例如你的心跳。

 
拆除Taptic Engine

Taptic Engine

  扬声器装备了O-ring以便于达到防水标准，根据苹果官方提供的信息 Watch支持IPX7的防水标准。

 
Apple Watch的扬声器模块

  接下来拆除天线、按钮连接缆线。

取出天线

Apple Watch的天线

Apple Watch

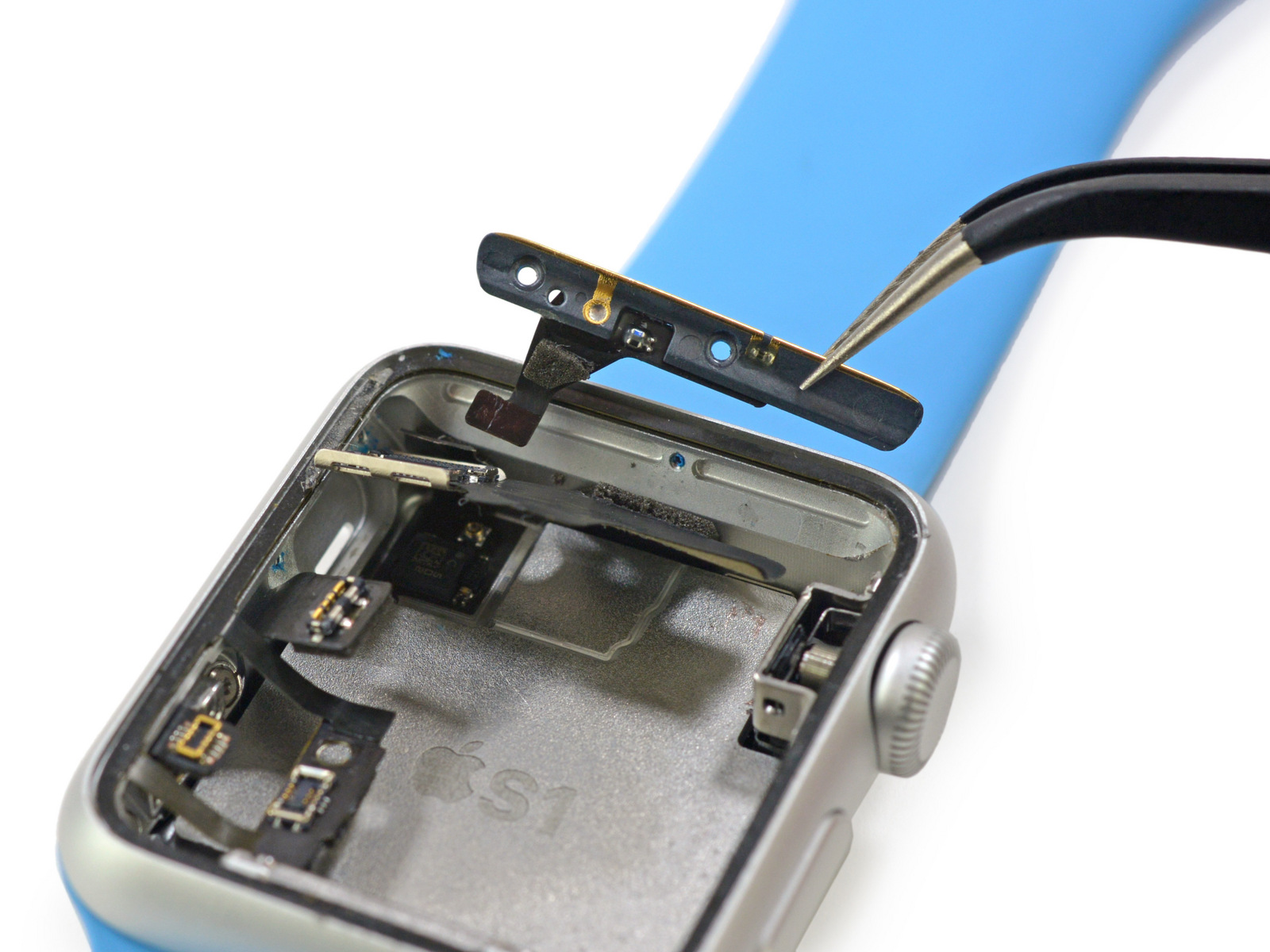

  扭下两个三翼螺丝钉，取下表壳上的小面板，在这个小面板后面有一组接触点，位置与诊断接口的重合。至于这个东西的功能，ifixit也没有搞明白。

取下手表内部的面板

Apple Watch内部

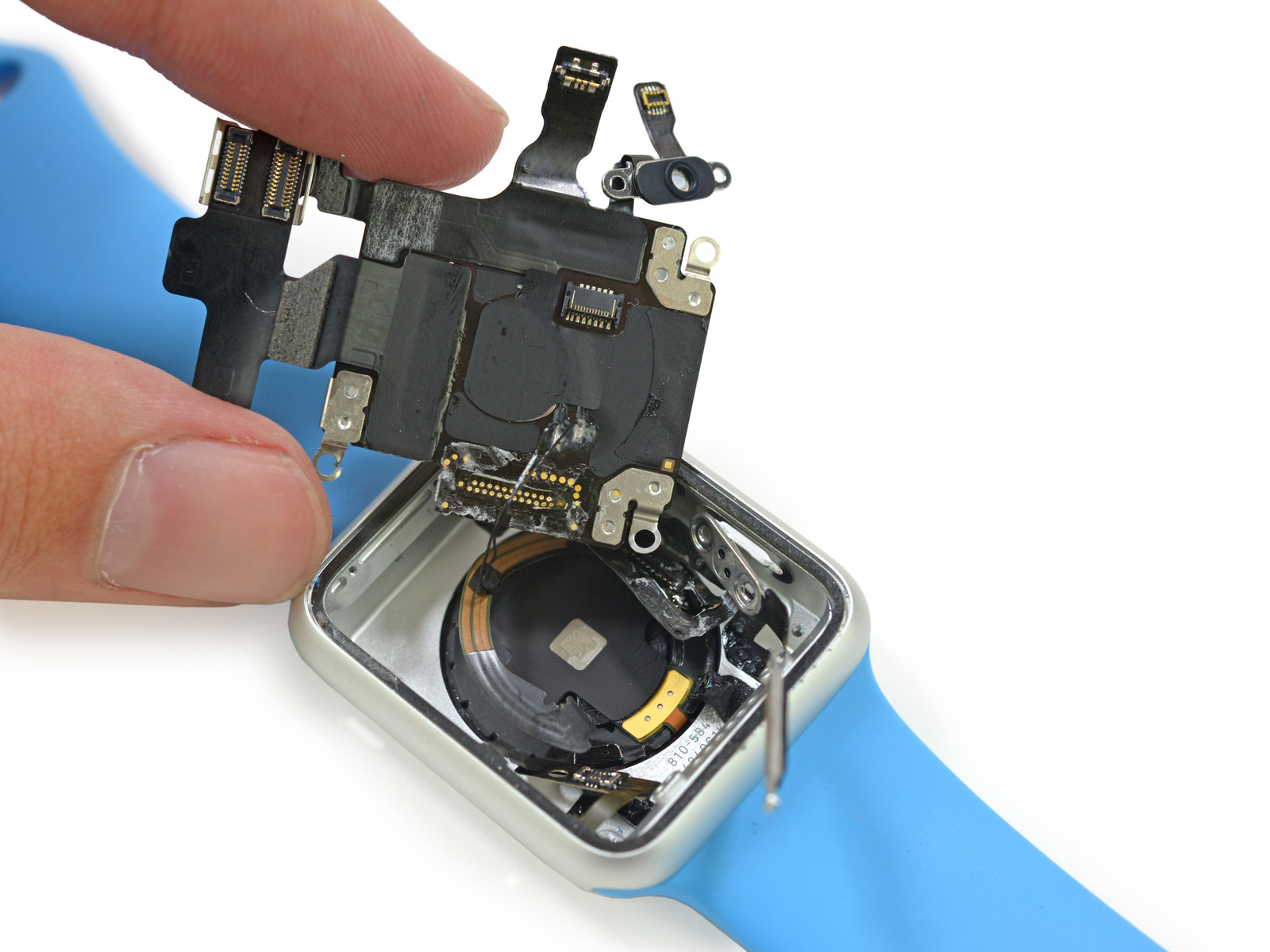

  数码表冠支架取走之后终于掀开了S1的全部面纱...再然后则是整个拆解过程中最让人心疼(心碎)的环节，正面设计十分简洁的S1，背面却是错综复杂，想要将它取出来不得不做点“破坏”...可以说拆解到这里，已经宣布了这个Apple Watch的退役。

取出S1

取下S1（被焊接的连线无法避免的要被损坏）

 

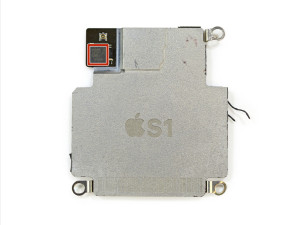

S1

  再看表壳中的剩余部分，数码表冠貌似有编码系统，以读取表冠的旋转。旋转编码器将轴角位置转换称计算机能够理解的模拟或数字代码。编码器和按键缆线分离，下压按钮和诊断接口的接触点全都是分离的。

Apple Watch内部数码表冠

Apple Watch部件

  在外壳底部，Apple Watch的心率传感器其实是一个体积描记器——看起来就像一个脉搏血氧计，工作方式也和脉搏血氧计相同，不过苹果没有说它能够测你的血样水平。此外，手表底部还有一块磁铁(连接充电器)，还有一圈电线。

Apple Watch底部

  在苹果的感应式充电器内部有很多的胶水...

 

 
Apple Watch感应式充电器

  至此，Apple Watch和它的充电器拆解完毕，送上全家福一张。

拆碎了的Apple Watch

  在拆解完成后ifixit给Apple Watch的可修复性得分为5分(满分 10 分，最易修复)。这款智能手表在维修方面的优势在于表带的更换十分简单，屏幕的拆解虽然比较困难但仍可以实现，电池部分采用的粘合剂不多，取下也比较轻松。可以说这些用户最常更换的部件都有不错的可修复性。

ifixit的可修复性打分

  不过Apple Watch也给很多用户提出修复方面的难题。例如，小到难得一见的三翼螺丝钉，S1完全被封装，板机维修可能性极低，这种设计的另一个弊端在于绝大多数部件缆线都在S1芯片背面，所以高度集成下的Apple Watch摸个小部件出了问题，那么灾难就是毁灭级别的。
